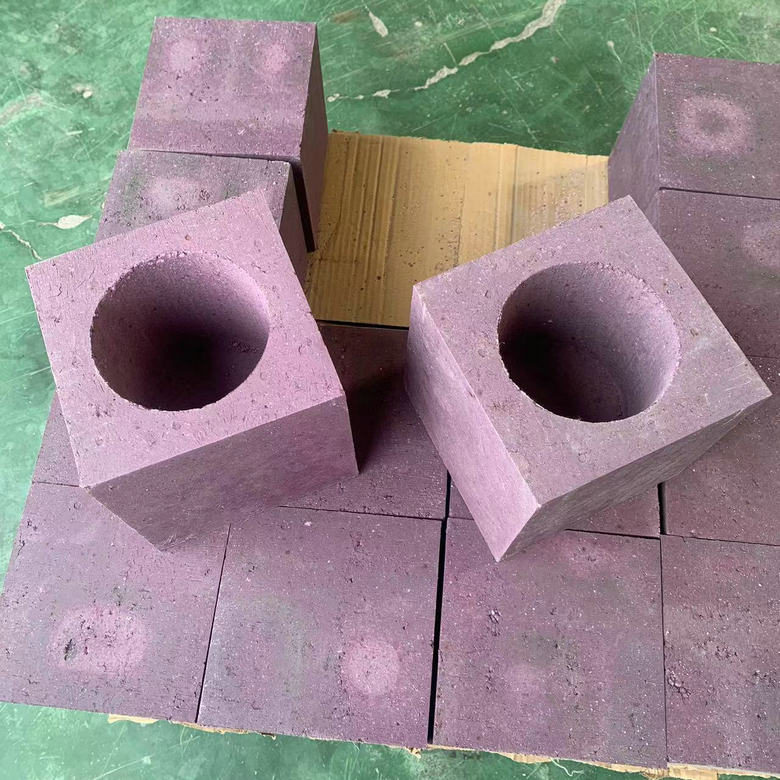

主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復合尖晶石(或不含復合尖晶石)、氧化鉻含量為1%～30%的耐火磚。有熔鑄鉻剛玉磚和燒結(jié)鉻剛玉磚兩種。一般情況下鉻剛玉磚就是指燒結(jié)鉻剛玉磚。

以α-Al2O3為原料，加入適量氧化鉻粉和鉻剛玉熟料細粉，經(jīng)成型，在高溫下燒成。燒結(jié)鉻剛玉磚氧化鉻含量一般低于熔鑄鉻剛玉磚。還可以采用泥漿澆注法來制備，將α-Al2O3粉和氧化鉻粉均勻混合，加解膠劑及有機黏結(jié)劑制成濃稠泥漿，同時加入部分鉻剛玉熟料，用注漿法制成磚坯，再燒成。可用作玻璃窯內(nèi)襯、拉絲玻璃流液洞蓋板磚和用于鐵水預處理裝置、垃圾焚燒爐、水煤漿加壓氣化爐背襯等。

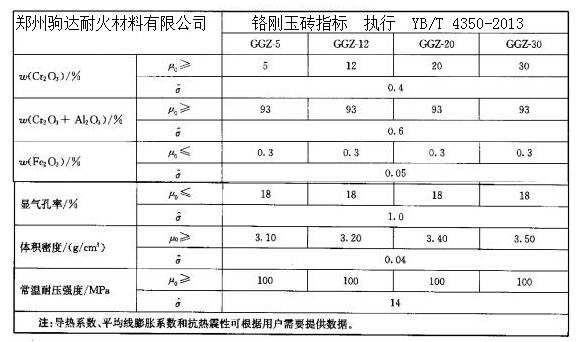

目前，鉻剛玉磚的應用有了更廣泛的應用，一種是以金屬鉻渣為主要原料制作而成的鉻剛玉磚，該制品廣泛應用于鋅冶煉電爐、揮發(fā)窯上，鉻剛玉磚有著優(yōu)良的熱振穩(wěn)定性和高溫蠕變的性能，同時符合國家循環(huán)經(jīng)濟的要求。
