久久久久久人妻无码-国产偷国产偷亚洲高清日韩-欧美性猛交xxxx乱大交极品-人妻少妇精品一区二区三区

產(chǎn)品分類

耐材知識

當(dāng)前位置:首頁 > 耐材知識 > 熔鋁爐用高鋁磚的改進(jìn)措施

熔鋁爐用高鋁磚的改進(jìn)措施

添加時間:2024年6月26日  瀏覽次數(shù):

一:降低高鋁磚的孔徑以防止鋁液的滲入—物理方法

傳統(tǒng)高鋁磚的平均孔徑約為22μm,鋁液容易由孔隙滲透進(jìn)入磚的內(nèi)部,并和高鋁磚中的氧化硅反應(yīng),增加鋁液中si的含量。為了抑制滲透反應(yīng),必須降低高鋁磚的孔徑。

液態(tài)鋁對高鋁磚的滲透是一種毛細(xì)管現(xiàn)象,用開爾文公式可以計算出熔體向高鋁磚滲透的深度:

其中,d為氣孔直徑,r為鋁熔體表面張力,θ為鋁熔體與高鋁磚表面的潤濕角,田為鋁熔體粘度,t為熔融時間。

二:選用適當(dāng)抗?jié)櫇駝,抑制和鋁液的潤濕—化學(xué)方法

鋁液侵蝕高鋁磚的主要原因是鋁液容易滲入高鋁磚,引起高鋁磚中氧化物組分的還原。若潤 濕角大于90度,高鋁磚和鋁液的潤濕就不會發(fā)生。也不會發(fā)生化學(xué)反應(yīng)。所以在高鋁磚工作面上涂抹一層不與鋁潤濕的組分或者在高鋁磚生產(chǎn)過程中添加抗?jié)櫇駝┛梢蕴岣吒咪X磚內(nèi)襯對鋁液的抗侵蝕性。

熔鋁爐高鋁磚

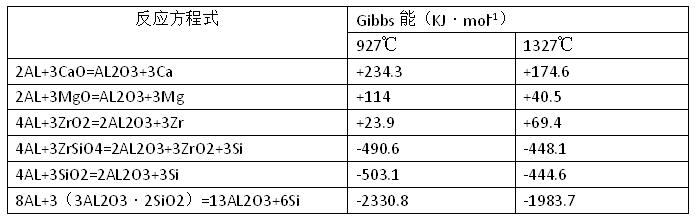

除了碳化物(碳化硅)、硼化物以及氮化物外,大部分氧化物很容易被鋁還原產(chǎn)生潤濕。表1列出了耐火材料的氧化物和液態(tài)鋁之間的反應(yīng)自由能。

所以生產(chǎn)高鋁磚時,盡量選用不和鋁反應(yīng)或者潤濕的材料,同時添加適當(dāng)合適的抗?jié)櫇駝。下列幾種化合物為常見的抗?jié)櫇駝?/span>BaSO4(硫酸鋇);CaF2 (氟化鈣)AIF3(氟化鋁);AL2O3·TiO2(氧化鋁一氧化鈦)。但是當(dāng)溫度高于1100℃時,抗?jié)櫇駝⿲⑹バЧR虼,發(fā)展不會退化的以及高溫不熔化的抗?jié)櫇駝┮蕴岣邼櫇窠怯葹橹匾?/span>

根據(jù)改進(jìn)措施,必須有合適的添加劑和結(jié)合劑以及合適的燒成溫度。合適的添加劑在高鋁磚中起到抗?jié)櫇駝┳饔,可以阻止鋁液向高鋁磚內(nèi)部的滲透,減少鋁液與高鋁磚的反應(yīng)。結(jié)合劑能改善制品的機械強度,在燒成和使用過程中可以形成具有較好抗損毀性的組織結(jié)構(gòu)。

版權(quán)所有 2013-2028 鄭州駒達(dá)新材料科技有限公司 豫ICP備16012381號-1
電話:0371-60288311 傳真:0371-85818311 業(yè)務(wù)咨詢:18537113611
郵箱:zzjdnc@163.com QQ:497985876

豫公網(wǎng)安備 41018302000261號

你好 歡迎訂購我公司耐火材料產(chǎn)品
在線客服
