1 范圍
本標(biāo)準(zhǔn)規(guī)定了氧化鋁空心球磚的術(shù)語和定義、牌號、技術(shù)要求、試驗方法、質(zhì)量評定程序、包裝、標(biāo)志、運輸、儲存和質(zhì)量證明書。
本標(biāo)準(zhǔn)適用于高溫工業(yè)窯爐用氧化鋁空心球磚。
2 規(guī)范性引用文件
下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 2998 定形隔熱耐火制品體積密度和真氣孔率試驗方法
GB/T 5072 耐火材料常溫耐壓強度試驗方法
GB/T 5988 耐火材料加熱永久線變化試驗方法
GB/T 6900 鋁硅系耐火材料化學(xué)分析方法
GB/T 7321 定形耐火制品試樣制備方法
GB/T 10325定形耐火制品驗收抽樣檢驗規(guī)則
GB/T 10326定形耐火制品尺寸、外觀及斷面的檢查方法
GB/T 16546定形耐火制品包裝、標(biāo)志、運輸和儲存
GB/T 21114耐火材料X涉嫌熒光光譜化學(xué)分析 熔鑄玻璃片法
YB/T 4130 耐火材料 導(dǎo)熱系數(shù)試驗方法（水流量平板法）
3 術(shù)語和定義
下列術(shù)語和定義適用于本文件

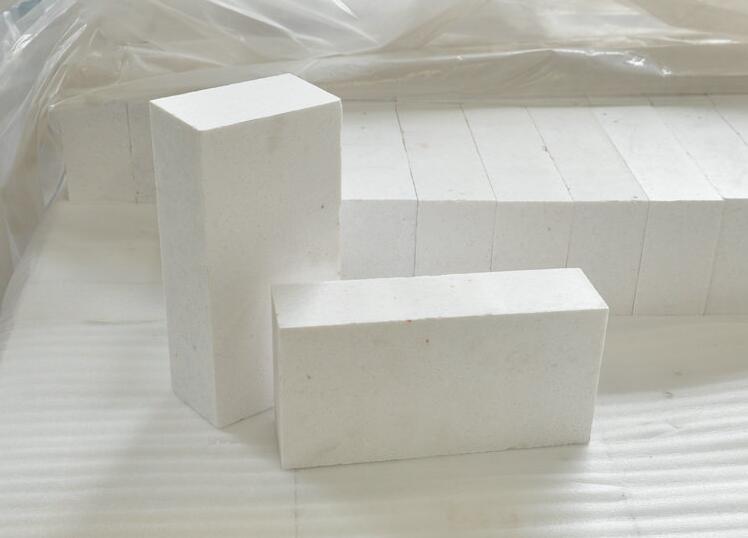

3.1 氧化鋁空心球磚
以氧化鋁空心球、α—AL2O3粉為主要原料，成型后經(jīng)高溫?zé)贫�，AL2O3含量在90%以上，主晶相為α—AL2O3（剛玉）的定形耐火制品。
4 牌號
氧化鋁空心球磚按氧化鋁含量和體積密度的不同，分為LQZ-99-1.4，LQZ-99-1.6，LQZ-99-1.8，LQZ-95-1.4，LQZ-95-1.6，LQZ-95-1.8，LQZ-90-1.4，LQZ-90-1.6，LQZ-90-1.8九個牌號。牌號中L、Q、Z分別為“鋁”、“球”、“磚”三個字含運拼音首字母，99、95、90為氧化鋁的質(zhì)量百分含量，1.4，1.6，1.8分別表示牌號磚的體積密度。
5 技術(shù)要求
2.1 氧化鋁空心球磚的理化指標(biāo)應(yīng)符合表1的規(guī)定
2.2 氧化鋁空心球磚的尺寸允許偏差及外觀應(yīng)符合表2的規(guī)定
2.3 特殊技術(shù)要求按供需雙方約定進行。

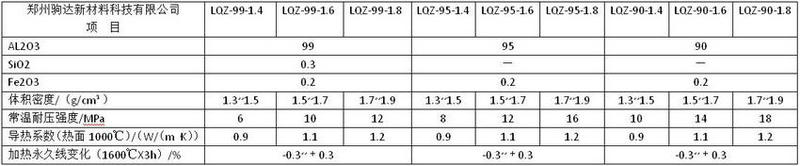

表1 氧化鋁空心球磚的理化指標(biāo)

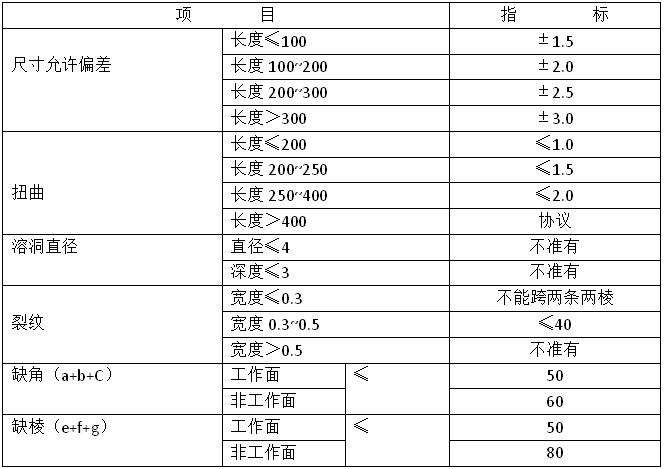

表2 氧化鋁空心球磚的尺寸允許偏差及外觀要求 （單位為毫米）
6 試驗方法
6.1 檢驗試樣按GB/T 7321進行：對不能制備標(biāo)準(zhǔn)試樣的異型制品，采用同一工藝條件下的直形磚代替。
6.2 化學(xué)成分的測定按GB/T 6900 或 GB/T 21114 進行
6.3 體積密度的測定按GB/T2998進行
6.4 常溫耐壓強度的測定GB/T 5072進行
6.5 加熱永久線變化的測定按 GB/T 5988進行。
6.6 導(dǎo)熱系數(shù)的測定按 YB/T 4130 進行
6.7 外觀尺寸的檢查按GB/T 10326進行。
7 質(zhì)量評定程序
7.1 編批
產(chǎn)品按同一牌號編批，每批數(shù)量不大于100t
7.2 抽樣及合格判定規(guī)則
產(chǎn)品的抽樣按GB/T 10325進行�；瘜W(xué)成分、體積密度、常溫耐壓強度、導(dǎo)熱系數(shù)和加熱永久線變化為檢驗驗收項目，檢驗結(jié)果應(yīng)符合表1的規(guī)定。如有不合格項時，應(yīng)重新取雙倍試樣對該不合格項目進行復(fù)驗，復(fù)驗結(jié)果的平均值符合表1的規(guī)定時，判定該批產(chǎn)品為合格，否則，判為不合格。
7.3 合格評定形式
合格評定可采用供貨方聲明、使用方認(rèn)定或由第三方認(rèn)證的形式進行。
8 包裝、標(biāo)志、運輸、儲運和質(zhì)量證明書
8.1 產(chǎn)品的包裝、標(biāo)志、運輸和儲存按GB/T 16546進行，有合同約定的按合同進行。
8.2 產(chǎn)品出廠時，應(yīng)附有供方質(zhì)量監(jiān)督部門簽發(fā)的質(zhì)量證明書，載明供方名稱、需方名稱、產(chǎn)品名稱和牌號、合同號、生產(chǎn)日期及理化指標(biāo)等內(nèi)容。
